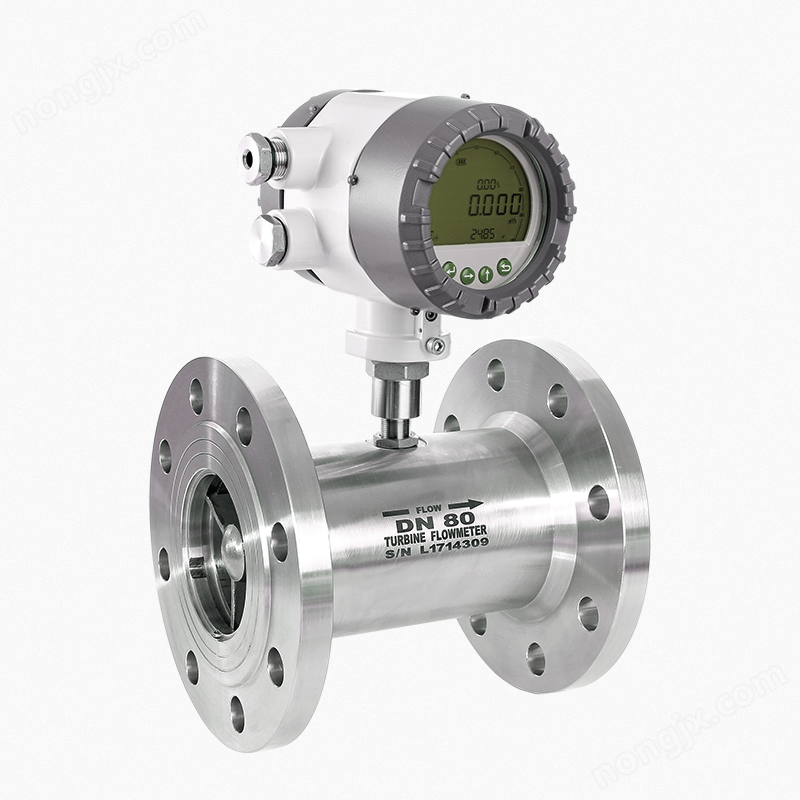

SHG-L渦輪流量計基于力矩平衡原理，屬于速度式流量儀表。測量無雜質、無腐蝕液體的流量和總量。渦輪流量計傳感器具有結構簡單、輕巧、精度高、重復性好、反應靈敏，安裝維護使用方便等特點，是流量計量的理想儀表。產品堅固簡潔、使用壽命長，用于石油、化工、冶金、電力、醫藥、食品、造紙等行業。
工作原理：當被測液體流過傳感器時 ，在流體作用下，葉輪受力旋轉 ，其轉速與管道平均流速成正比 。葉輪的轉動周期地改變磁回路的磁阻值 ，檢測線圈中的磁通隨 之發生周期性變化，產生頻率與葉片旋轉頻率相同的 感應電動勢，經放大后，進行轉換和處理。
主要技術參數
型號 | SHG-L |
被測介質 | 無雜質 、低粘度 、無強烈腐蝕性液體 |
小量程 | 普通渦輪：0.04～0.25m3/h水，寬量程渦輪：0.04～0.4m3/h水 |
大量程 | 普通渦輪：80～800m3/h水，寬量程渦輪：40～800m3/h水 |
精度 | ±0.5%、±1.0% |
防護等級 | IP65 |
防爆等級 | Exd IICT6 Gb |
輸出信號 | 12V-24V供電，脈沖輸出，高電平≥8V，低電平≤0.8V |
電流輸出型：4-20mA兩線制電流輸出，24V供電 | |
現場顯示型：3.6V鋰電池供電，可連續使用4年，雙排液晶顯示瞬時流量、累積流量 | |
現場顯示/4-20mA兩線制電流輸出型，雙排液晶顯示瞬時流量、累積流量，24V供電，4-20mA兩線制電流輸出 | |
電器接口 | M20×1.5 |
主體材料 | 304 、 316 |
連接方式 | 法蘭連接 DN15-DN200 |
螺紋連接 DN4-DN50 | |
夾裝連接 DN4-DN200 | |
公稱口徑 | DN4～DN50 4.0MPa |
DN80-DN200 1.6MPa | |
介質溫度 | -20～+80℃ |
環境溫度 | -20～+60℃ |
