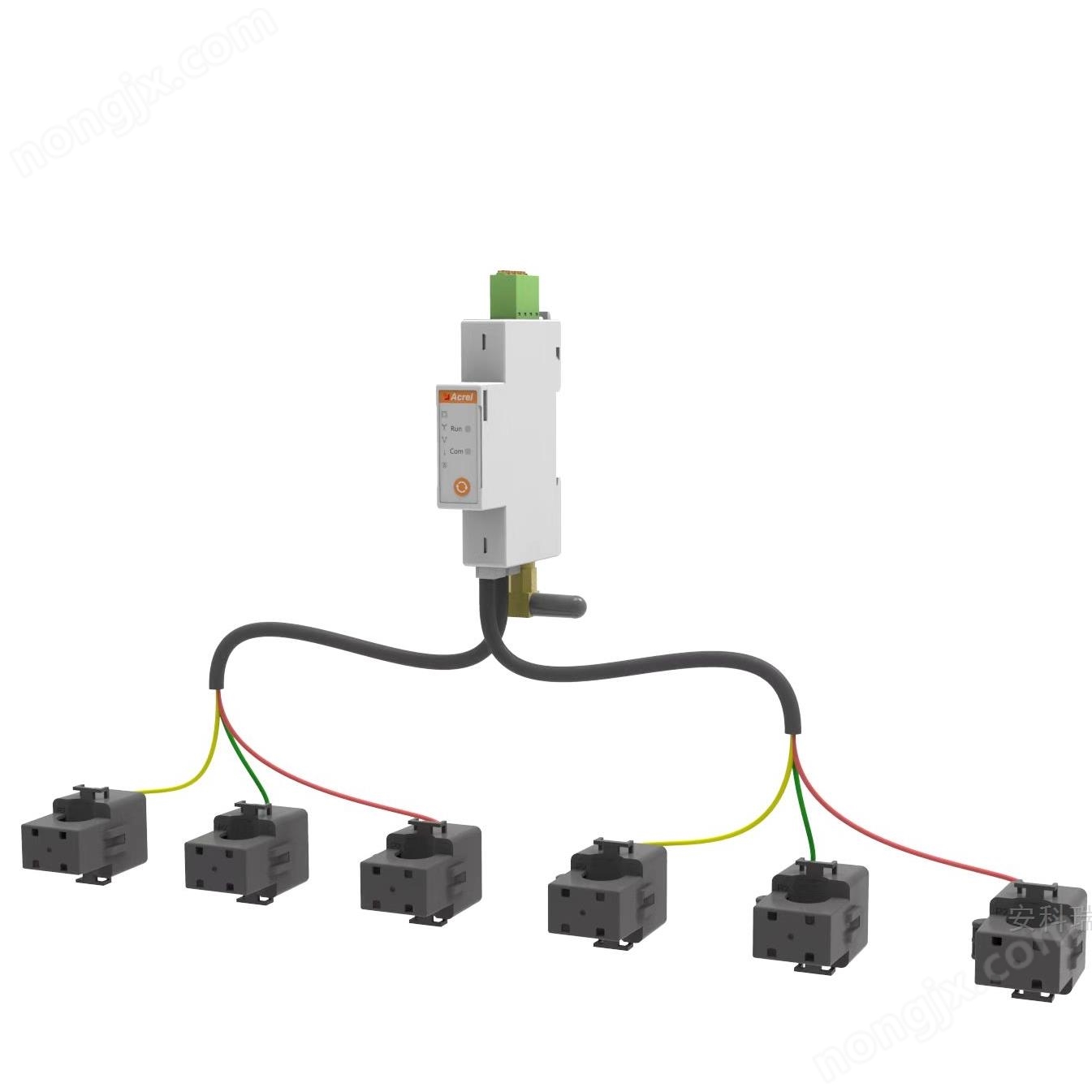

雙向光伏儲能計量表技術參數

對電力參數進行采樣計量和監測，逆變器或者能量管理系統（EMS）與之進行通訊，根據實時功率及累計電能實現防逆流、調節發電量、電池充放電等功能，采用標準 DIN35mm 導軌式安裝，具有體積小、安裝方便、易組網等優點，具有雙向計量功能，實現戶用分布式光伏能量管理，可應用于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電系統。

功能說明

外形尺寸

接線示意圖

1. ?定期清潔?：由于光伏電池板通常安裝在戶外，容易受到灰塵、鳥糞等污染物的影響，導致透光率和發電效率下降。因此，建議每季度至少進行一次清潔處理，使用柔軟布料或專業清洗工具輕輕擦拭表面污垢及雜物，避免刮傷玻璃面?。

2. ?檢查支架穩固性?：定期檢查支架及其固定件是否牢固可靠，防止因松動導致電池片受損或因風力等因素引發安全問題?。

3. ?電氣連接檢查與維護?：確保電纜、接線盒及其他電氣設備連接良好無腐蝕現象，實施防水防潮措施以防止短路漏電等問題發生?。

4. ?調整安裝角度與優化布局?：根據季節變化和日照情況適時調整組件傾斜角度以提高接收太陽輻射的效率，同時關注周圍環境變化如樹木生長等情況，及時采取措施避免遮擋?

功能

1. 多電量計量

• 光伏發電計量：實時監測光伏陣列的直流側或逆變器交流側發電量（kWh），支持雙向計量（發電/用電）。

• 儲能充放電計量：記錄電池充電（電網→電池）和放電（電池→負載/電網）的電量，區分峰谷平時段。

• 電網交互計量：測量系統與電網之間的雙向電量（上網/下網），用于余電上網結算或補繳電費。

• 負載用電計量：統計用戶側總用電量，分析光伏自用率、儲能利用率等指標。

2. 能量管理支持

• 實時數據采集：通過高精度傳感器（如霍爾傳感器）獲取電壓、電流、功率、功率因數等參數。

• 策略控制接口：提供通信接口（如RS485、CAN、以太網），與儲能逆變器（PCS）、能量管理系統（EMS）聯動，實現峰谷套利、需求響應、防逆流等策略。

• 事件記錄與報警：記錄過壓、過流、欠壓、過溫等故障事件，支持短信或郵件報警。

•
